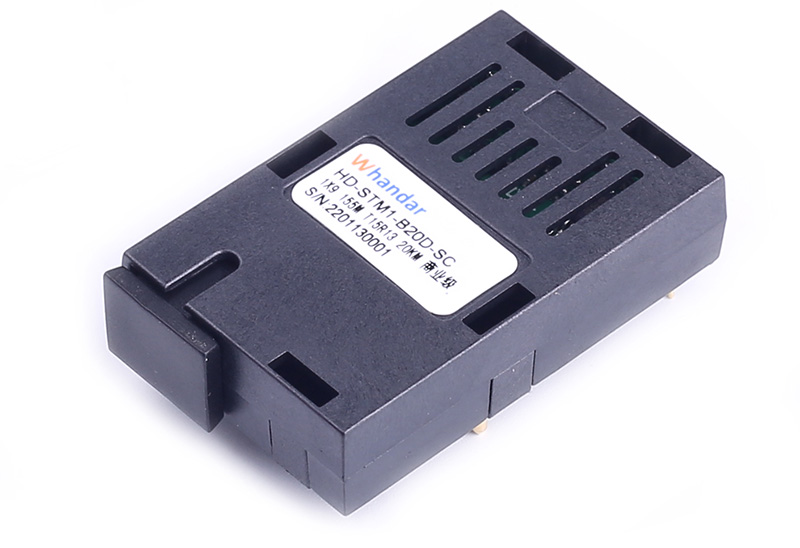

155M 1X9单纤单模光模块

1.25Gb/s、2.5Gb/s及以下速率的光纤传输系统,如光纤收发器、SDH系统、数字视频

全国咨询热线:

0755-86654236 /

联系我们 在线客服

扫一扫关注我们扫一扫关注我们

产品详情

产品介绍

产品特性

● SC/FC/ST 多种光接口,满足客户的不用应用需求

● 单+3.3V供电

● 接口电平兼容标准PECL电平

● 标准1×9管脚封装,引脚配置

● 发射器件选用工作波长为1310nm/ 1550nm的高品质FP/DFB激光器

● 可根据客户需求定制CWDM波长的产品

● 产品速率涵盖84Mbps/155Mbps/1.25Gbps/2.5Gbps

● 可根据客户需求定制单发单收、双发双收、速率非对称等视频光端机专用光模块

● 商业级工作温度范围从0到70摄氏度,工业级工作温度范围从零下40到85摄氏度


产品应用

● 1.25Gb/s、2.5Gb/s及以下速率的光纤传输系统,如光纤收发器、SDH系统、数字视频、光端机等。


技术指标



参数

Parameter

条件

Condition

最小

Min

典型

Typ

最大

Max

工作波长(nm)

Wavelength

1310

1260

1310

1360

电源电压(V)

Power Supply

Vcc

3.135

3.3

3.465

信号电平

Signal Level

PECL


3.2~4.0


输出谱宽(nm)

Output Spectral Width

FP-LD,RMS



4

消光比(dB)Extinction Ratio

EX

10



最小过载点(dBm)Overload

BER=1×1010

3



收无光告警点(dBm)

LOSdBm)

光减小/光增加

Optical Deassert/assert


30/26


发送电流(mA)

Current of transmitter section

Vcc=3.3V



110

接收电流(mA)

Current of receiver section

Vcc=3.3V



100



速率、发送功率、灵敏度与传输距离



速率

(Rate)

激光器(LD)

wavelength

工作波长(nm)

Average output optical power

输出平均光功率P0dBm)

灵敏度SendBm)

传输距离

Transmission distance

(Km)

1.25Gb/s

FP

Single mode 1310

 10

-24

20km



极限值



工作温度(℃)

Operating temperature(℃)

20~+85

引线焊接温度(℃)

Lead soldering temperature(℃)

<260

储存温度(℃)

Storage temperature(℃)

40~+85

引线焊接时间(Sec)

Soldering duration(Sec)

<10



管脚定义



管脚

管脚名称

1

GNDR


接收部分接地  Receiver section grounded

2

RD

PECL/LVPECL

接收部分数据输出Date output of receiver section

3

NRD

PECL/LVPECL

接收部分反向数据输出

Reverse date output of receiver section

4

SD

PECL/LVPECL

接收部分无光告警。低电平告警

Optical alarm of receiver section, low level when no light

5

Vcc


接收部分正电源,为+3.3V

Positive power of receiver section, normally +3.3V

6

Vcc


发送部分正电源,为+3.3V

Positive power of transmitter section, normally +3.3V

7

NTD

PECL/LVPECL

发送部分反向数据输入

Reverse Date input of transmitter section

8

TD

PECL/LVPECL

发送部分数据输入Date input of transmitter section

9

GNDT


发送部分接地Transmitter section grounded
